Высота радиатора под низкий подоконник: как рассчитать

Высота радиатора под низкий подоконник определяется не самим расстоянием от пола до подоконника, а свободным проемом после вычета монтажных зазоров. Для Рифар Тубог (RIFAR TUBOG) производитель показывает минимум 80 мм над прибором и 140-225 мм от чистового пола до нижнего края, поэтому для предварительного расчета из высоты проема вычитают не менее 220 мм. Так, при расстоянии 585 мм помещается корпус высотой 365 мм, а модель высотой 415 мм требует уже минимум 635 мм. После геометрии обязательно проверяют мощность, длину, глубину, кронштейны и подключение, потому что физически подходящий радиатор может не закрыть теплопотери комнаты.

Высота радиатора под низкий подоконник - таблица быстрого расчета

Таблица показывает предельную посадку по минимальным размерам из актуального паспорта, а не универсальный допуск для любого радиатора. Если подоконник или пол имеют уклон, в точке крепления может остаться меньше места, чем в центре окна. Отделка, толстый плинтус, трубы и арматура тоже отнимают часть проема, хотя в простой формуле их не видно. Поэтому значение, совпавшее с таблицей до миллиметра, нужно подтвердить замером в нескольких точках и чертежом выбранного подключения.

Формула допустимой высоты без догадок

Сначала измеряют чистый проем

Исходный размер снимают от готового чистового пола до нижней плоскости подоконника именно в зоне будущего радиатора. Если ремонт не закончен, к уровню чернового пола прибавляют толщину стяжки, покрытия и подложки, а положение подоконника берут по рабочему чертежу или фактической отметке. Замер делают слева, по центру и справа, поскольку пол и подоконник редко бывают идеально параллельны. Для расчета используют наименьшее значение, иначе корпус может пройти в одной точке и упереться в другой.

Из проема вычитают нижний и верхний зазор

Базовая формула выглядит так: максимальная высота корпуса равна высоте чистого проема минус нижний зазор и минус верхний зазор. Для TUBOG минимальная проверка дает H корпуса = H проема - 140 мм - 80 мм. Производитель допускает положение низа прибора в диапазоне 140-225 мм от пола, поэтому выбранная монтажником отметка может увеличить необходимый общий резерв. Формула не заменяет монтажный чертеж, но сразу отсекает модели, которые заведомо выше доступного пространства.

К расчету добавляют разумный допуск

Если результат совпал с высотой модели ровно, формально корпус проходит по минимальной схеме, но монтаж остается чувствительным к любой неточности. Неровность пола, слой краски, небольшой уклон подоконника или фактическое положение кронштейна могут убрать несколько миллиметров. Практический запас согласуют с монтажником после осмотра основания и труб, а не придумывают одинаковым для всех объектов. При дефиците места правильнее перейти на меньшую высоту, чем нарушать минимальные расстояния производителя.

Как читать обозначения низких моделей Tubog

Первая цифра в коде показывает число рядов труб, а следующие три обозначают номинальную высоту в сантиметрах: 2-018, 2-037 или 2-180. Номинал в коде не всегда совпадает с полной высотой корпуса: 037 соответствует 365 мм, 042 - 415 мм, а 057 - 565 мм. Tubog 2018 и 3018 имеют корпус 180 мм, Tubog 2037 и 3037 - 365 мм, а Tubog 2042 и 3042 - 415 мм. Внутри каждой пары высота и шаг секции одинаковы, но трехтрубчатая версия глубже и мощнее. Полная таблица низких вариантов собрана в каталоге низких радиаторов Tubog, где модель можно сопоставить с доступной высотой, глубиной и подключением.

Высоту корпуса нельзя путать с межосевым расстоянием. Например, у Tubog 2037 корпус имеет высоту 365 мм, а межосевое расстояние равно 300 мм. Для проверки проема используют полную высоту, а межосевое расстояние важно при боковом подключении к существующим трубам. Если вместо полной высоты подставить межосевую, радиатор на бумаге получит лишние 65 мм и может не поместиться после доставки.

Примеры для распространенных высот подоконника

Проем 400-500 мм

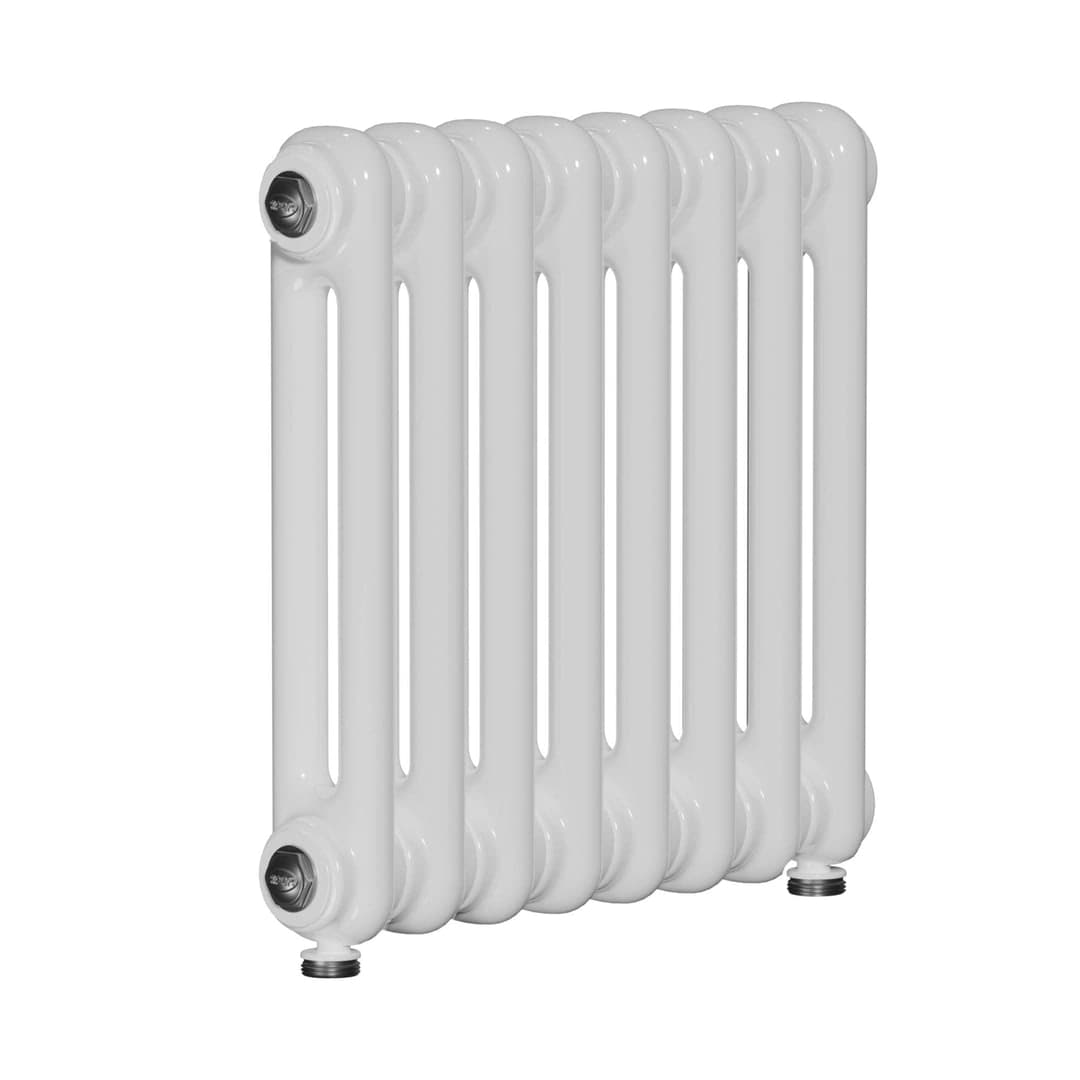

При 400 мм под подоконником модель высотой 180 мм занимает весь расчетный лимит с минимальными зазорами. Если проем выше, оставшийся запас можно распределить в пределах схемы производителя и с учетом положения труб. В этом диапазоне обычно сравнивают Tubog 2018 и Tubog 3018, причем трехтрубчатая версия дает больше мощности на той же длине, но выступает в комнату на 41 мм сильнее. Подробное различие разобрано в статье Tubog 2018 или 3018.

Проем 585-635 мм

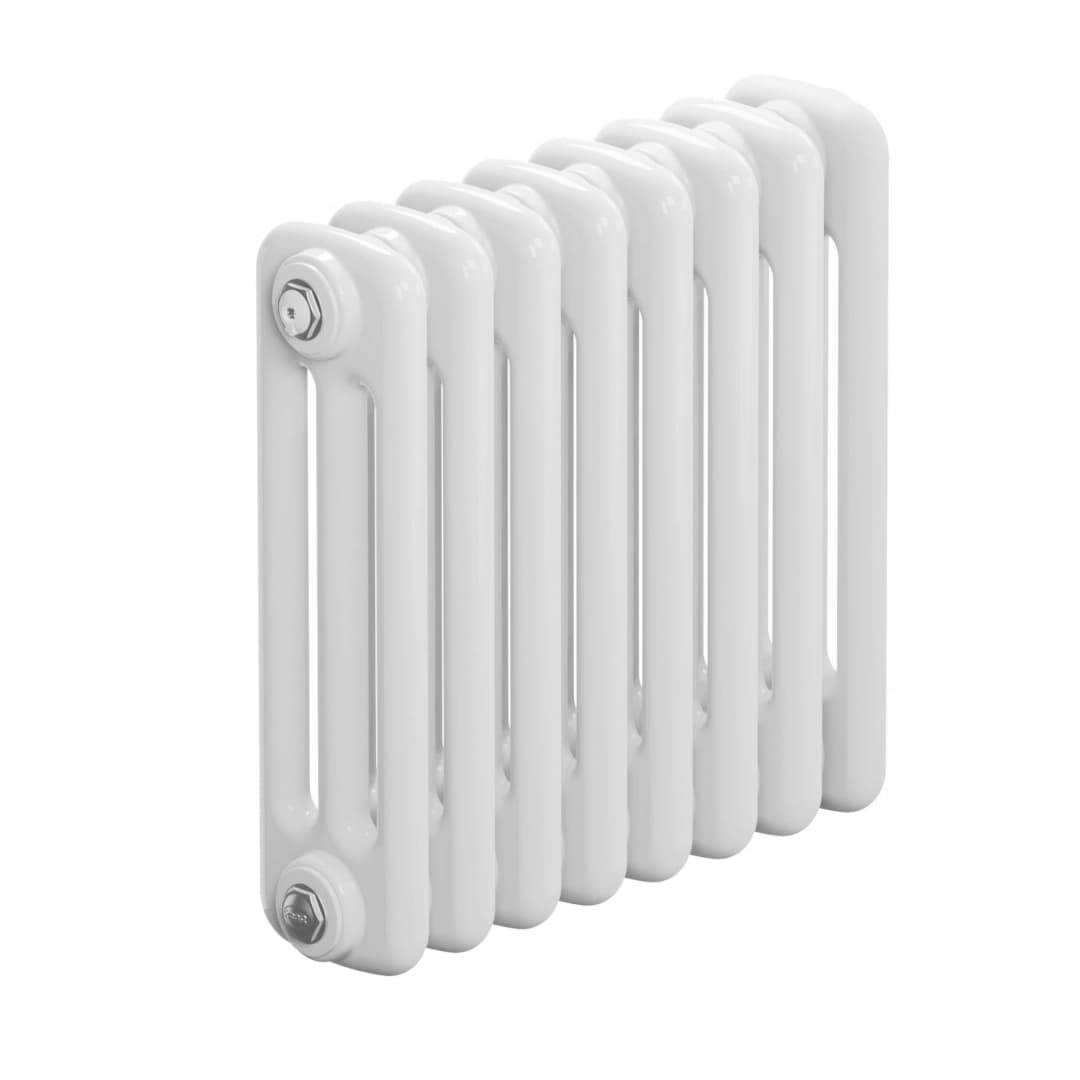

При 585 мм по минимальной формуле проходит корпус 365 мм, поэтому основными кандидатами становятся Tubog 2037 и 3037. При 635 мм появляется возможность использовать высоту 415 мм, но это не означает, что более высокая модель всегда лучше. Нужно сравнить мощность нужного числа секций, итоговую длину и фактический выступ от стены. Если проем близок к нижней границе, полезно начать с сравнения Tubog 2037 и 3037, а затем проверить монтажную схему.

Проем от 785 мм

Проем 785 мм позволяет поставить Tubog высотой 565 мм при минимальном общем резерве 220 мм. Такой размер уже не относится к самым низким, зато одна секция дает больше тепла и для той же нагрузки может потребоваться более короткий корпус. Решение между низкой и стандартной моделью принимают по геометрии окна и расчетной мощности, а не по желанию заполнить весь проем. Если подоконник выступает далеко вперед или рядом проходят шторы, дополнительная высота не должна лишать прибор свободного выхода теплого воздуха.

После высоты проверяют глубину и ширину

Двухтрубчатые Tubog имеют глубину 66 мм, а трехтрубчатые - 107 мм, и к этим размерам добавляется фактическое положение прибора относительно стены. Ширина зависит от числа секций, которое определяют по тепловой нагрузке и мощности модели при реальном температурном режиме. Если места мало и по высоте, и по ширине, трехтрубчатая модель может дать нужную мощность более коротким корпусом, хотя она глубже. Подробный выбор по этим параметрам разобран вобщем руководстве по низким радиаторам, а мощность можно проверить в расчете Tubog по мощности.

Что измерить перед заказом

Для подбора недостаточно одной фотографии окна или размера, записанного при черновой отделке. Нужен набор взаимосвязанных измерений, потому что высота определяет модель, ширина - число секций, глубина - допустимый выступ, а положение труб - подключение. Все значения фиксируют на одном эскизе и подписывают в миллиметрах. Если есть сомнение в точке отсчета, рядом с рулеткой делают общий и крупный кадр, чтобы монтажник видел контекст.

• высота от чистового пола до нижней плоскости подоконника в трех точках;
• ширина свободной зоны между откосами, мебелью и шторами;
• глубина ниши, вылет подоконника и толщина будущего плинтуса;
• координаты подачи и обратки, диаметр труб и сторона стояка;
• фото стены целиком, крупные фото выводов и данные о чистовой отделке;
• площадь, высота потолка, окна, наружные стены и температурный режим системы.

Если радиатор заменяет существующую батарею, отдельно записывают межосевое расстояние старых подводок, но не принимают его за высоту нового корпуса. При боковом подключении совпадение осей может сократить объем переделки, однако положение нового прибора все равно должно соответствовать его монтажной схеме. При нижнем подключении нужны точные координаты узла и понимание, откуда приходят подача и обратка. Выбор между вариантами разобран в материале о подключениях Tubog.

Когда низкий Tubog не решает задачу

Самый низкий корпус не гарантирует, что под окном получится полноценный отопительный прибор. Если расчет требует слишком много секций, радиатор может выйти за откосы, перекрыть доступ к мебели или оказаться недоступным в нужной конфигурации. При панорамном остеклении и высокой нагрузке проектировщик может предложить несколько приборов, внутрипольный конвектор или вертикальный радиатор на соседнем простенке. Такие решения нельзя сравнивать только по ваттам, потому что расположение источника тепла влияет на комфорт у холодной поверхности окна.

В квартире с центральным отоплением замена также зависит от проекта системы и согласования с эксплуатирующей организацией. Нельзя переносить прибор, менять схему стояка или перекрывать общий контур только потому, что новая модель подходит по размерам. Паспорт RIFAR требует выполнять монтаж в системе коллективного пользования по теплотехническому проекту и с участием ответственной организации. Геометрический расчет помогает выбрать модель, но не дает разрешения на изменение общедомовой системы.

На каких документах основан расчет

Размеры моделей, диапазон нижнего зазора 140-225 мм и минимальный верхний зазор 80 мм взяты из актуального паспорта RIFAR TUBOG. На странице документации RIFAR производитель публикует паспорта и технический каталог, поэтому перед монтажом стоит проверить, не вышла ли новая редакция для конкретной модификации. Данные о высоте, глубине и тепловом потоке также сверены с официальным техническим каталогом и страницей линейки TUBOG у производителя. Формула в статье служит только для предварительной проверки, а обязательными остаются паспорт прибора, проект отопления и решение квалифицированного монтажника.
