Кронштейны для радиаторов Rifar Tubog: настенное или напольное крепление
Коротко: настенные кронштейны входят в комплект Rifar Tubog, а напольные приобретаются отдельно. Крепление выбирают по модификации радиатора, числу секций, полной массе с теплоносителем и несущей способности стены или пола.
Какой тип кронштейна применяется
| Тип крепления | Исполнение | Паспортное ограничение | Что проверить |
|---|---|---|---|
| Стальной настенный TUB | Серийный TUB | До 80 кг на один кронштейн | Массу с водой и основание стены |
| Литой алюминиевый настенный | TUB и TUM | До 70 кг на пару | Точное исполнение и распределение нагрузки |
| Специализированный настенный | TUH | До 70 кг на пару | Совместимость с TUH |
| Регулируемый напольный | Двух- и трехтрубчатые TUB/TUM | Высота радиатора не более 565 мм | Полную массу, число опор и конструкцию пола |
Для серийного TUB стальные кронштейны устанавливают один над другим на двух колонках. Они являются несущими и поставляются в цвет радиатора. Стальной кронштейн TUB нельзя автоматически использовать для TUM или TUH: у этих модификаций предусмотрены другие решения.
Сколько настенных кронштейнов входит в комплект
- до 20 секций включительно — 4 штуки;
- от 21 до 38 секций включительно — 6 штук;
- более 39 секций — 8 штук.
Количество штатных кронштейнов не определяет тип анкера. Несущую способность стены и крепежа проверяют отдельно для каждого объекта.
Как оценить массу радиатора с водой
Ориентировочную эксплуатационную массу можно получить, прибавив к паспортной массе объём теплоносителя. Для воды при комнатной температуре один литр приблизительно равен одному килограмму. Результат не включает массу арматуры и не заменяет расчёт крепления.
| Пример | Сухая масса | Вода | Ориентировочно с водой |
|---|---|---|---|
| Tubog 2018, 20 секций | 8,0 кг | 5,2 л | 13,2 кг |
| Tubog 3018, 20 секций | 11,8 кг | 9,2 л | 21,0 кг |
| Tubog 2057, 20 секций | 19,4 кг | 11,0 л | 30,4 кг |
| Tubog 3057, 20 секций | 29,0 кг | 16,4 л | 45,4 кг |
| Tubog 2180, 10 секций | 28,9 кг | 14,7 л | 43,6 кг |
| Tubog 3180, 10 секций | 42,8 кг | 22,0 л | 64,8 кг |
Для другой секционности умножьте паспортную массу и объём одной секции на число секций. Перед монтажом используйте массу конкретного изделия с упаковки и актуальный паспорт: параметры могут изменяться.
Почему материал стены важнее числа дюбелей
Бетон, полнотелый кирпич, пустотелый кирпич, газобетон и гипсокартон требуют разных способов крепления. Толстая штукатурка или декоративная панель не являются несущим основанием. Для лёгкой перегородки может понадобиться закладная либо отдельная конструкция, рассчитанная до завершения отделки.
В актуальном паспорте RIFAR прямо указано, что перед монтажом нужно сопоставить несущую способность стены и массу радиатора с теплоносителем. Для пористого основания соблюдают требования к предназначенным для него дюбелям.

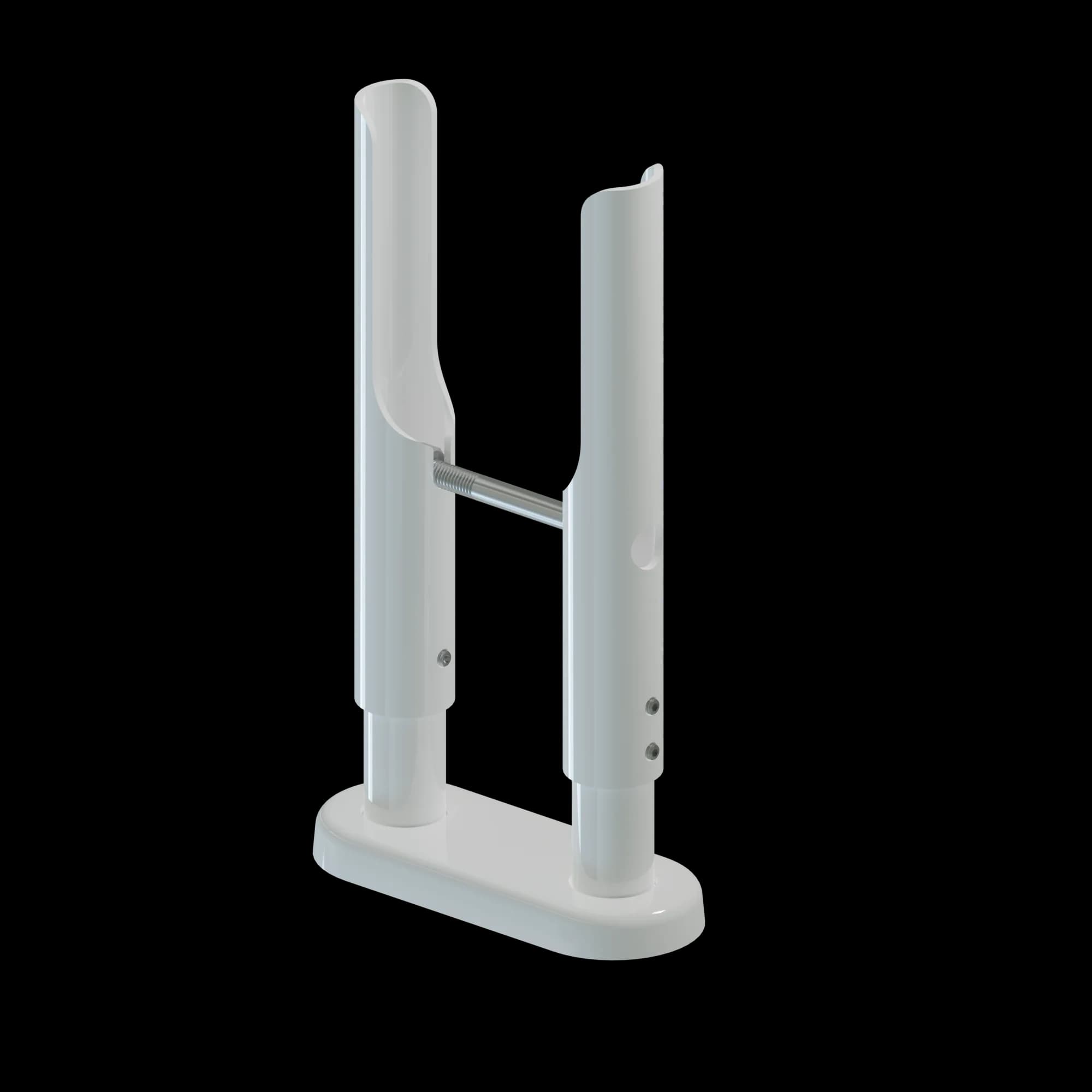

Когда применяют напольные кронштейны
Напольные опоры используют там, где настенное крепление невозможно: например, перед остеклением или рядом с лёгкой перегородкой. Они приобретаются отдельно и выпускаются для двух- и трехтрубчатых радиаторов. Максимальная высота прибора на стандартных напольных кронштейнах — 565 мм.
Это означает, что напольные опоры нельзя использовать как универсальный выход для высоких моделей 2180 и 3180. Количество напольных кронштейнов выбирают по полной массе и располагают симметрично.
Чек-лист перед монтажом
- Уточнить полное обозначение модели, высоту и число секций.
- Проверить тип штатных кронштейнов для TUB, TUM или TUH.
- Рассчитать массу прибора вместе с водой и арматурой.
- Определить материал и состояние несущего основания.
- Согласовать тип анкеров и наличие закладных.
- Проверить число и симметричное расположение точек крепления.
- Оставить доступ к воздухоотводчику, клапану и соединениям.
- Не использовать трубопровод для выравнивания или удержания радиатора.
Частые вопросы
Входят ли кронштейны в комплект Rifar Tubog?
Настенные кронштейны входят в комплект радиатора. Напольные кронштейны в комплект не входят и приобретаются отдельно.
Можно ли установить высокий Tubog 2180 или 3180 на ножки?
Стандартные напольные кронштейны RIFAR допускаются для радиаторов высотой не более 565 мм. Для моделей высотой 1800 мм они не подходят.
Сколько кронштейнов нужно для радиатора из 39 секций?
В паспорте от 19.08.2025 число 39 формально пропущено между диапазонами 21–38 и «более 39». До официального уточнения количество для радиатора ровно из 39 секций нужно подтвердить у RIFAR или поставщика.
Можно ли крепить Tubog к газобетону или гипсокартону?
Возможность зависит от конструкции основания, закладных и расчетной нагрузки. Тип крепежа и способ усиления определяет специалист по фактической стене; обычный дюбель нельзя считать универсальным решением.
Источники и ограничения
Количество креплений, нагрузки и ограничения напольного монтажа сверены с техническим каталогом RIFAR TUBOG 03.2026 и паспортом от 19.08.2025. Статья не заменяет проект и оценку основания специалистом.
