Подводка из пола или стены для Tubog: что выбрать до чистовой отделки

Коротко: для Tubog с нижним подключением трубы можно вывести из пола или стены, но сначала нужно выбрать конкретное исполнение радиатора — D1, D2, D3, DV1 или DV2. Только после этого по заводскому чертежу определяют оси труб и отметки от чистового пола. Расстояние 50 мм относится к компактному присоединению узлов RIFAR VENTIL и не является универсальным размером для всех нижних схем.

Главная задача — не выбрать «красивое» направление труб, а связать в одном проекте четыре вещи: точное исполнение радиатора, расположение выводов, геометрию арматуры и чистовые размеры помещения. Ошибка в любой из них обычно обнаруживается уже после стяжки, плитки или установки плинтуса, когда перенос коммуникаций становится дорогим.

Статья посвящена именно подготовке вывода труб. Полная расшифровка обозначений B1–B4, D1–D3 и DV1–DV2 находится в справочнике схем подключения Rifar Tubog.

Из пола или из стены: быстрый выбор

Чем выводы из пола отличаются от выводов из стены

Ни один вариант не является автоматически правильным. Решение зависит от строительной стадии, конструкции пола и стены, выбранной арматуры и возможности оставить соединения доступными. Если ремонт уже завершён, обычно выгоднее подстраивать модификацию радиатора под существующую трассу, а не переносить трубы ради другой схемы.

Сначала D или DV — потом арматура

D1, D2 и D3 — нижние исполнения без встроенного термостатического клапана. Для них состав запорной и регулирующей арматуры определяют отдельно по проекту системы. Нельзя автоматически считать, что любой двойной узел для VENTIL подходит к D-исполнению только потому, что совпадает резьба.

DV1 и DV2 — исполнения со встроенным термостатическим клапаном. Для них заранее учитывают присоединительный узел, место термоголовки и доступ к ручному перекрытию. Прямой и угловой двойные узлы RIFAR предназначены именно для радиаторов RIFAR VENTIL.

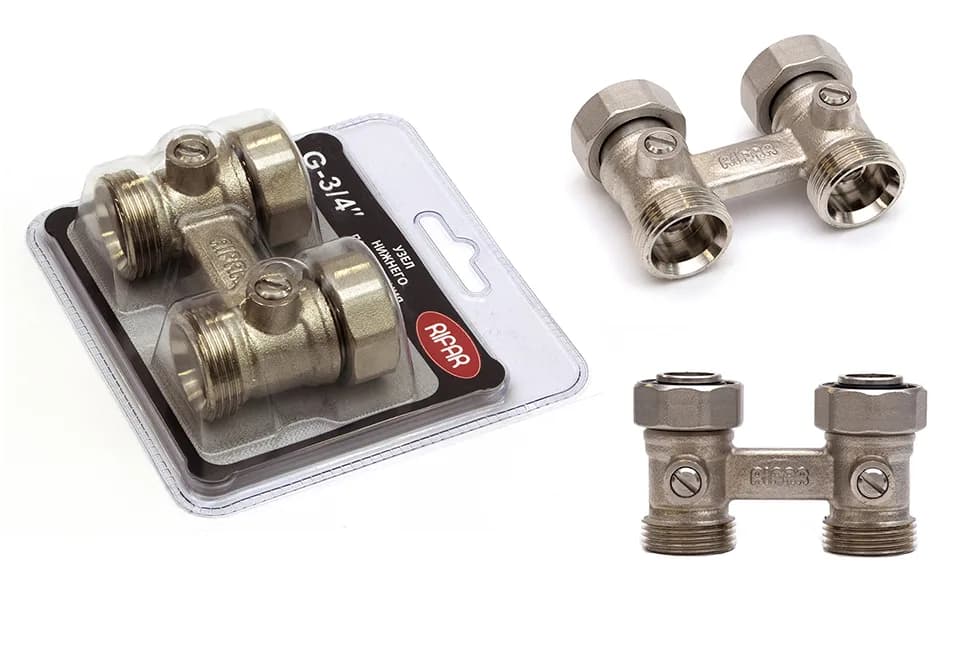

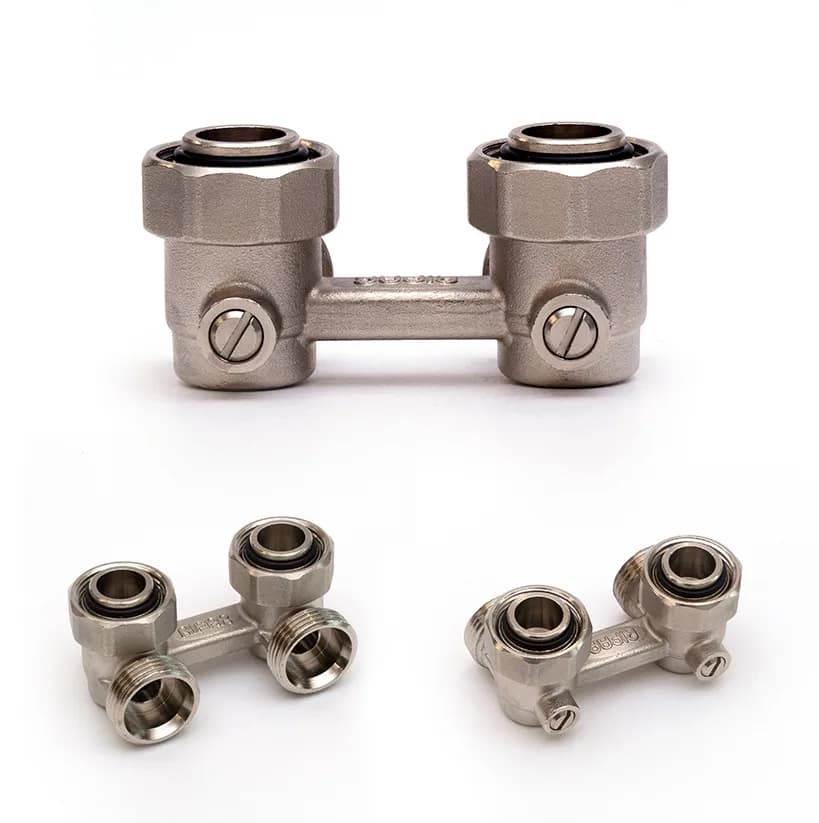

Прямой или угловой узел нижнего подключения

Для исполнения VENTIL отдельно определяют геометрию присоединительного узла. Прямой и угловой варианты выполняют одну задачу, но направляют трубы по-разному. По данным RIFAR, у обоих штатных узлов межосевое расстояние составляет 50 мм, соединение с радиатором выполнено накидными гайками G3/4 «евроконус», а со стороны труб предусмотрена наружная резьба G3/4 под соответствующие фитинги. Внутри установлены шаровые краны для ручного перекрытия.

Это ориентир, а не универсальное правило. Окончательное решение принимает монтажник по фактической геометрии, типу труб и чертежу выбранной модификации. Узел и автоматический терморегулятор не входят в стандартную комплектацию TUBOG VENTIL.

Что нужно согласовать до стяжки и плитки

1. Тип схемы. D1/DV1 — односторонние, D2/DV2 — разносторонние, D3 — центральная схема. После стяжки эта геометрия не меняется без переделки труб.
2. Чистовой пол. Размеры снимают от уровня готового покрытия, включая плитку, подложку и другие слои, а не от плиты перекрытия.
3. Чертёж конкретной модификации. С него снимают положение присоединений относительно габаритов радиатора и проверяют место для выбранной арматуры.
4. Симметрия корпуса. Прямые Tubog D1–D3 не делятся на левые и правые: их симметричная конструкция допускает подключение с любой стороны. Исключение, для которого в заказе отдельно указывают сторону, — радиусный FLEX с D1 или DV1.
5. Обслуживание. Краны, соединения, воздухоотводчик и термоголовка должны оставаться доступны после установки плинтуса, штор и мебели.

Как снять размеры: последовательность без догадок

1. Отметьте на стене реальную ширину и высоту выбранного радиатора, а не приблизительный прямоугольник.
2. Проведите линию готового пола. Если стяжка ещё не выполнена, сложите толщину всех будущих слоёв и зафиксируйте расчёт на чертеже.
3. Отметьте плоскость готовой стены с учётом штукатурки, плитки, панелей или другой облицовки.
4. Нанесите точки крепления и убедитесь, что в стене есть подходящее несущее основание. Трубы не должны мешать анкерам и кронштейнам.
5. По заводскому чертежу перенесите оси присоединений выбранного D- или DV-исполнения.
6. Добавьте фактический габарит узла, фитингов и термоголовки. Размеры только корпуса радиатора для этого недостаточны.
7. Проверьте плинтус, мебель, шторы, наличники и траекторию открывания дверей.
8. Перед фиксацией труб сделайте контрольную сверку монтажником и поставщиком по одной версии чертежа.

Риски вывода труб из пола

Преимущество пола — минимум видимых коммуникаций. Риск — ошибка обнаруживается после готовой стяжки: труба может оказаться под плинтусом, слишком далеко от оси узла или на неверной высоте относительно чистового пола. Поэтому сначала утверждают чертёж выбранной конфигурации, потом делают контрольный замер от будущего покрытия и лишь затем фиксируют трубы.

Риски вывода труб из стены

Подводка из стены требует учёта толщины штукатурки, плитки или панелей: после отделки ось трубы смещается относительно чистовой стены. Нельзя прятать соединения так, чтобы к ним нельзя было добраться для осмотра и обслуживания.

Особенно внимательно проверяют глубину выпуска. Слишком короткие выводы могут оказаться утоплены в отделке, а слишком длинные заставят отодвинуть радиатор от стены или собирать лишние переходы. Если применяется угловой узел VENTIL, его поворот и гайки должны свободно помещаться между стеной, трубой и нижним коллектором.

Что меняется в версии Ventil

В D1 нет встроенного термостатического клапана; в DV1 он установлен на заводе. В комплект Ventil входят клапан, распределитель потока, перегородка в нижней секции, воздухоотводчик, заглушки, переходники и кронштейны. Термоголовка и узел нижнего подключения приобретаются отдельно, поэтому для DV1 заранее оставляют место и доступ к ним. Подробнее — в материале о Tubog DV1.

Что отправить на проверку до монтажа

• план стены с радиатором, окнами, дверями и мебелью;
• отметку чистового пола и толщину всех слоёв покрытия;
• фото или проект труб с предполагаемыми осями выводов;
• модель, число секций, схему D1/D2/D3 или DV1/DV2 и желаемый узел;
• данные помещения для подбора мощности.

Готовое задание для сантехника

Чтобы подрядчик не восстанавливал замысел по переписке, сведите исходные данные на один лист. В шапке укажите модель Tubog, число секций и полный код исполнения. На виде стены покажите габарит радиатора, его центр, высоту установки и оси присоединений. На отдельном разрезе укажите готовый пол, готовую стену, направление выхода труб и габарит арматуры.

Рядом подпишите материал и диаметр труб, тип фитингов, выбранный прямой или угловой узел — если речь идёт о VENTIL — и место доступа к запорным элементам. Все размеры должны иметь одну точку отсчёта. Формулировки «примерно по центру», «как на картинке» и «слева от батареи» для монтажного задания не подходят.

Проверка перед закрытием труб

• модель, секционность и код подключения совпадают с заказом;
• разметка выполнена от чистового пола и чистовой стены;
• оси выводов совпадают с актуальным чертежом;
• прямой или угловой узел действительно соответствует направлению труб;
• резьба и фитинги совместимы с выбранной арматурой;
• соединения и запорные элементы останутся доступными;
• трубы не пересекаются с точками крепления радиатора;
• плинтус, штора и мебель не мешают монтажу и регулировке;
• система проверена монтажной организацией до закрытия стяжки или короба.

Частые ошибки

• делать выводы до выбора D- или DV-исполнения;
• считать 50 мм универсальным расстоянием для любой нижней схемы;
• подбирать узел только по совпадению резьбы;
• снимать высоту от черновой плиты вместо готового покрытия;
• не учитывать толщину облицовки стены;
• закрывать разъёмные соединения без доступа;
• путать симметричный корпус обычного Tubog с отдельным «левым» или «правым» радиатором;
• заказывать радиусный FLEX D1/DV1 без указания требуемой стороны подключения.

Источники и ограничения

Схемы и симметричная конструкция D1–D3 сверены с техническим каталогом RIFAR TUBOG 03.2026 и актуальным паспортом RIFAR TUBOG. Параметры арматуры проверены по карточкам RIFAR для прямого и углового узлов VENTIL. Статья не является монтажной инструкцией и не отменяет проверку проекта специалистом.
