Как заменить панельный радиатор на Tubog

Коротко: панельный радиатор заменяют не по внешнему размеру, а по мощности при одинаковом ΔT. Например, KERMI типа 22 размером 500×1000 мм выдаёт 2332 Вт при ΔT70. По теплу ему соответствуют Tubog 2057 на 35 секций, 3057 на 23 секции, вертикальный 2180 на 12 секций или 3180 на 8 секций. Для установки под тем же окном в первую очередь рассматривают 2057/3057; варианты 2180/3180 обычно требуют переноса радиатора и труб.

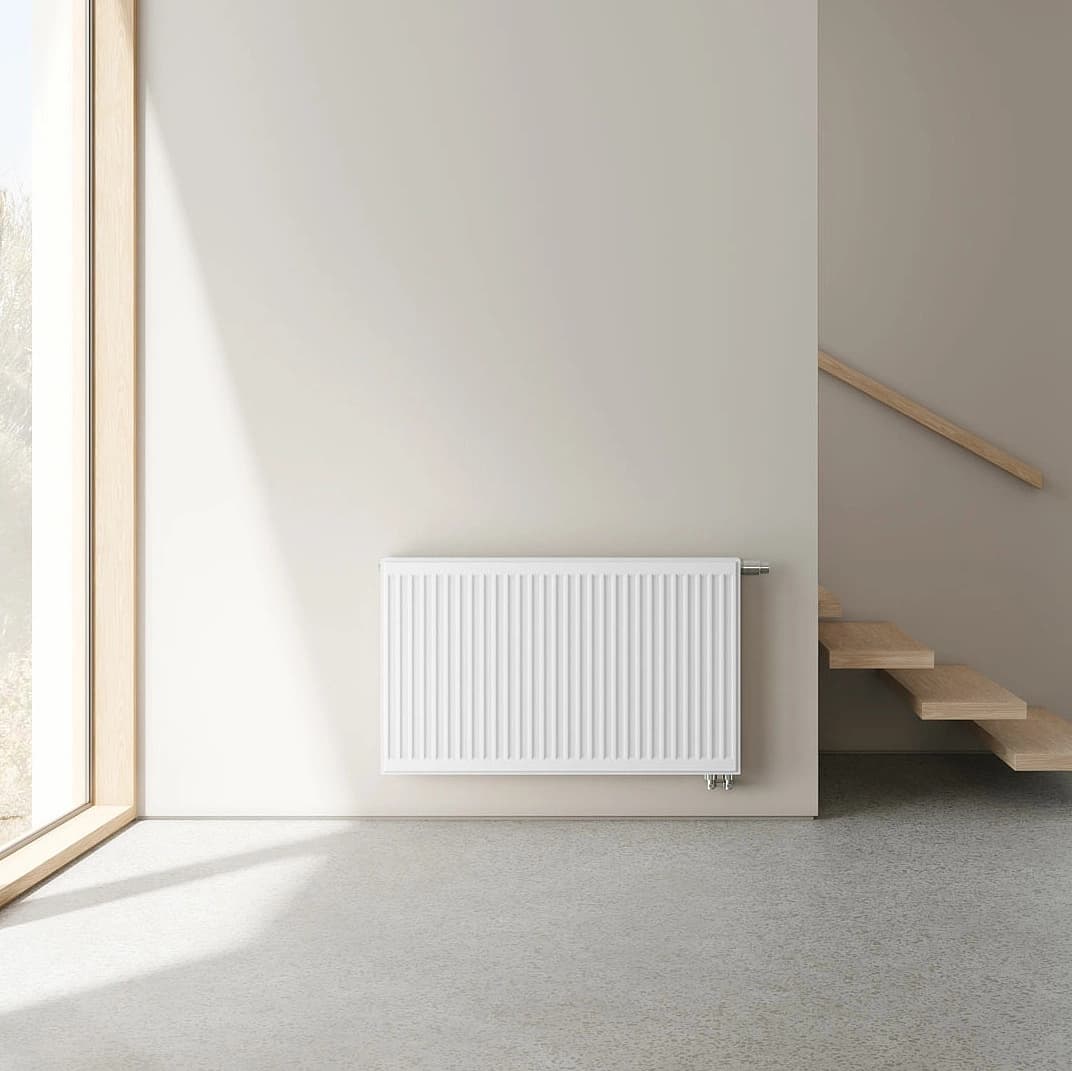

Для примера возьмём узнаваемую и широко представленную серию стальных панельных радиаторов KERMI therm-x2. В ней есть нужные для сравнения типы 12, 22 и 33, высота 500 мм и длины 800–1200 мм. Это не рейтинг брендов: KERMI здесь выступает понятным эталонным примером, а радиатор другого производителя нужно сверять по его собственному паспорту.

Что означают типы 12, 22 и 33

В обозначении панельного радиатора первая цифра показывает количество плоских водяных панелей, а вторая — количество рядов гофрированного конвективного оребрения между ними. Чем больше панелей и оребрения при одинаковых высоте и длине, тем глубже и мощнее прибор.

Проще всего посмотреть маркировку на корпусе или в документах. Если этикетка потеряна, снимите верхнюю решётку и посчитайте панели и пакеты оребрения, глядя на радиатор сбоку. Только по глубине определять тип ненадёжно: размеры у разных марок отличаются.

Мощность KERMI высотой 500 мм при ΔT70

В техническом каталоге KERMI для режима 105/75/20 °C, то есть ΔT70, указана удельная мощность на один метр длины: 1730 Вт для типа 12, 2332 Вт для типа 22 и 3371 Вт для типа 33. Отсюда получаются следующие значения для выбранных размеров.

Источник исходных значений: технический каталог KERMI, таблица тепловой мощности Profil-K для высоты 500 мм при 105/75/20 °C. Значения для 800 и 1200 мм рассчитаны пропорционально мощности на метр и округлены до целого ватта. Открыть каталог PDF.

Таблица замены на Tubog 2057, 3057, 2180 и 3180

В каждой ячейке указано минимальное число секций, затем фактическая мощность выбранного Tubog при ΔT70 и его ширина. Число секций всегда округлено вверх, поэтому Tubog не слабее исходной панели. Расчёт использует 68 Вт на секцию для 2057, 103 Вт для 3057, 198 Вт для 2180 и 320 Вт для 3180.

Ширина Tubog рассчитана по каталожной формуле 46 × число секций + 6 мм. Таблица показывает тепловой эквивалент, а не готовую монтажную спецификацию. Для заказа параметры нужно подтвердить по актуальной карточке модели и схеме подключения.

Как читать таблицу на практике

Если старый прибор — тип 22 размером 500×1000 мм, его расчётный ориентир составляет 2332 Вт при ΔT70. Tubog 2057 потребует 35 секций и получится шириной 1616 мм. Более глубокому 3057 достаточно 23 секций и 1064 мм — это гораздо ближе к исходной ширине панели 1000 мм. Поэтому при ограниченном месте под окном трёхтрубчатая модель часто практичнее.

Tubog 2180 на 12 секций или 3180 на 8 секций тоже перекрывают нужные 2332 Вт, но их высота — 1800 мм. Такой вариант выбирают, если под окном нет подходящей зоны, зато рядом есть свободный простенок. Это уже изменение компоновки, а не прямая замена корпуса на старых трубах.

Что проверить кроме мощности

• Температурный режим. Таблица верна только для ΔT70. При ΔT50 мощность обоих приборов будет ниже.
• Межосевое расстояние. У Tubog 2057/3057 оно равно 500 мм, но полная высота корпуса — 565 мм.
• Подключение. Для сохранения существующих боковых труб нужна совместимая боковая версия и проверка стороны подачи.
• Глубина. Tubog 2057 имеет глубину 66 мм, 3057 — 107 мм; проверьте подоконник, шторы и проход.
• Крепления и зазоры. Кронштейны панельного радиатора не переносятся на Tubog автоматически.
• Теплопотери комнаты. Старый радиатор мог быть изначально подобран неправильно, поэтому полезно перепроверить нагрузку помещения.

Если задача — оставить существующие выводы, сначала прочитайте чек-лист замены без переноса труби смотрите модели в каталоге Tubog с боковым подключением.
