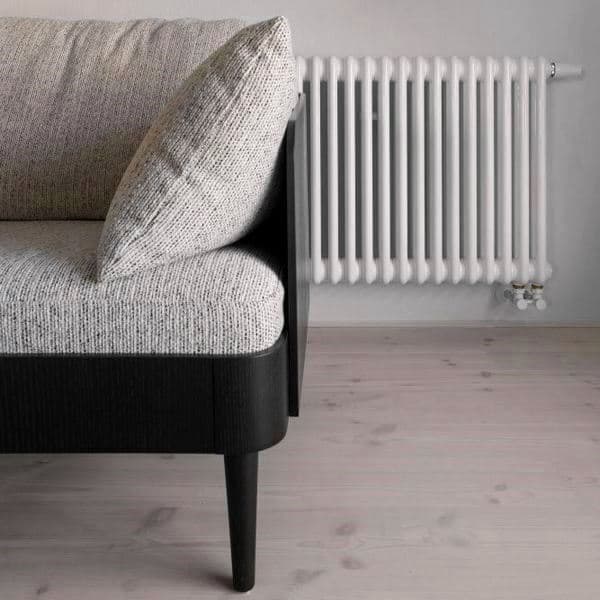

Rifar Tubog 3057 — трёхколончатый радиатор с высокой мощностью

Rifar Tubog 3057 — это трёхколончатый радиатор высотой 565 мм с межосевым расстоянием 500 мм, спроектированный для максимальной тепловой отдачи при стандартной установочной высоте. Модель рассчитана на помещения с повышенными теплопотерями и сочетает компактность с мощностью промышленного уровня. Ключевое отличие Tubog 3057 от двухколончатых моделей (например, 2057) — увеличенная глубина (107 мм против 66 мм) и, как следствие, значительно более высокий тепловой поток: 103 Вт на секцию. Это делает радиатор предпочтительным решением там, где обычная двухрядная конструкция уже не справляется с нагрузкой.

👉 Технические характеристики и цены смотрите на странице Rifar Tubog 3057.

Мощность и эффективность: преимущества трёх колонн

Трёхколончатая конструкция обеспечивает большую площадь теплообмена между секциями и воздухом. За счёт увеличенного внутреннего объёма (0.82 л/секция) и более интенсивной циркуляции теплоносителя достигается высокая конвективная и лучевая составляющая обогрева.

Типичные сценарии применения:

• угловые помещения, где две наружные стены создают повышенные теплопотери;
• комнаты с большой площадью остекления (витражи, панорамные окна);
• старые здания с недостаточной теплоизоляцией;
• помещения с высокими потолками или неравномерным распределением температуры.

Благодаря высокой удельной мощности Tubog 3057 позволяет сократить длину радиатора при проектировании — для помещения площадью 20 м² достаточно устройства на 18–20 секций вместо 25–26 секций модели 2057. Это особенно удобно, если пространство под окном ограничено.

Выбор места: физические ограничения и конвекция

Высокая глубина — важное преимущество, но она же диктует требования к размещению. Радиатор толщиной 107 мм требует достаточной ширины подоконника. Между радиатором и подоконной доской должен сохраняться зазор не менее 10 см для свободного движения нагретого воздуха. Если подоконник перекрывает конвекционные потоки, эффективность обогрева может снизиться на 10–15 %. Минимальные монтажные зазоры:

• от стены до задней поверхности радиатора — не менее 80 мм;
• от пола — 100–120 мм;
• до нижней кромки подоконника — 100 мм и более.

Высокая глубина радиатора Tubog 3057 — его главное преимущество, но именно она предъявляет строгие требования к размещению. При толщине 107 мм радиатор требует достаточного пространства для свободной циркуляции тёплого воздуха. Оптимальное расстояние между верхней поверхностью прибора и подоконной доской должно составлять не менее 10 см, иначе подоконник будет препятствовать выходу конвекционных потоков, что может снизить эффективность обогрева на 10–15 %. Также необходимо соблюдать монтажные зазоры: не менее 80 мм от стены, 100–120 мм от пола и 100 мм от нижней кромки подоконника.

Наиболее рациональное размещение Tubog 3057 — под окном, где прибор формирует естественную тепловую завесу и блокирует холодный поток от стеклопакета. Это классическая схема, обеспечивающая равномерное распределение тепла по помещению и комфортный микроклимат у оконной зоны.

Однако возможны и альтернативные варианты. Например, установка на глухой стене или в простенке между окнами позволяет компенсировать теплопотери в помещениях сложной конфигурации, где подоконники слишком узкие или перекрывают радиатор. В этом случае важно обеспечить хороший воздухообмен — не закрывать радиатор мебелью и оставлять свободное пространство над ним. Ещё один вариант — угловое размещение, применяемое в больших комнатах с несколькими наружными стенами. Оно повышает общую мощность системы и ускоряет прогрев воздуха, но при этом усложняет регулировку температуры, так как зона у окна может оставаться менее прогретой.

Нагрузка и крепление

Вес одной секции Tubog 3057 составляет 1,61 кг без учета теплоносителя, поэтому при сборке радиатора из большого количества секций общая масса может достигать 80 кг и более. Такое устройство требует особого внимания к несущей способности стены и правильному подбору крепёжных элементов. Для настенного монтажа необходимо использовать стальные кронштейны с расчетной нагрузкой не менее 80 кг на каждый элемент, причём их количество подбирается исходя из длины радиатора и плотности материала стены. Основания из газобетона, гипсокартона или пустотелого кирпича без закладных деталей не подходят — крепление в таких стенах может привести к деформации или обрыву фиксации при заполнении системы.

При установке радиаторов длиной свыше 40 секций рекомендуется дополнительно использовать напольные опоры (ножки), которые входят в стандартный перечень аксессуаров Tubog. Они снимают часть нагрузки с стены и повышают устойчивость конструкции. В помещениях с ограниченной прочностью стен допускается комбинированная схема монтажа — верхняя часть фиксируется на кронштейнах, а нижняя опирается на регулируемые стойки. Это не только снижает статическое давление на стену, но и уменьшает вибрации при пуске системы или перепадах давления в стояке, обеспечивая стабильную и безопасную эксплуатацию радиатора.

Особенности подключения Tubog 3057

Tubog 3057 имеет симметричную коллекторную систему, что делает его универсальным при проектировании: радиатор можно подключать как с правой, так и с левой стороны без изменения ориентации секций. Варианты исполнения D1–D3 и DV1–DV2 позволяют использовать нижнее подключение, в том числе со встроенным термовентилем. Такая конструкция обеспечивает гибкость при монтаже в разных типах систем отопления — от скрытой подводки в полу до классической настенной разводки.

Наиболее эффективной схемой подключения для длинных радиаторов является диагональная (B1/B2) — подача теплоносителя в верхний коллектор с одной стороны и обратка из нижнего с противоположной. Эта схема обеспечивает равномерный прогрев секций и сохранение паспортной теплоотдачи (КПД до 100 %). Боковое подключение с одной стороны применимо для радиаторов до 10–12 секций; при большей длине возможно падение теплового потока на 10–12 % в дальних элементах. Нижнее подключение выбирают, когда требуется скрыть подводку труб или сохранить чистую геометрию интерьера — оно особенно востребовано в современных дизайнах, но при длине радиатора более 1,5 м его эффективность снижается из-за менее активной циркуляции. При этом модификации DV1/DV2 со встроенным термовентилем позволяют точно регулировать температуру, компенсируя возможные потери.

Рабочие параметры Tubog 3057 соответствуют высоким требованиям систем централизованного отопления: рабочее давление — до 16 атм, испытательное — 24 атм. Радиатор совместим как с однотрубными, так и с двухтрубными схемами. В однотрубных системах рекомендуется установка байпаса для балансировки потока теплоносителя и сохранения циркуляции при закрытии термостатического клапана. Для точного управления температурой и экономии энергии предпочтительно использовать термостатические головки на моделях DV-серии. Такой подход позволяет адаптировать мощный радиатор к условиям конкретного помещения, обеспечивая стабильный тепловой режим и равномерную работу всей системы отопления.

Заключение

В заключение можно отметить, что Rifar Tubog 3057 представляет собой инженерное решение для систем отопления, где требуется высокая тепловая мощность при сохранении стандартной высоты установки. Трёхколончатая конструкция с увеличенной глубиной обеспечивает максимальный теплообмен, однако предъявляет повышенные требования к правильному размещению, креплению и типу подключения. Радиатор наиболее эффективно работает под оконным проёмом, где создаёт стабильную тепловую завесу, но при грамотном проектировании может применяться и в альтернативных зонах — на глухих стенах или в угловых помещениях.

Выбор оптимальной схемы подключения — ключевой фактор эффективности 3057-й модели. Диагональная схема обеспечивает полную теплоотдачу, боковая удобна при ограниченном доступе, а нижнее подключение придаёт эстетичность и позволяет интегрировать радиатор в современные интерьеры. При правильной установке и регулировке Rifar Tubog 3057 демонстрирует устойчивые теплотехнические характеристики, долговечность и высокий коэффициент полезного действия даже в сложных гидравлических условиях, сохраняя при этом компактность и аккуратный внешний вид.
